Фотоприемное устройство ФПУ-092
Фотоприемное устройство ФПУ-092 предназначено для приема оптических сигналов колоколообразной формы длительностью 30±3 нс (по уровню 0,5) на длине волны 1,06-1,57 мкм и последующего формирования импульсов. Детектор ФПУ – InGaAs APD диод с диаметром активной области фоточувствительной площадки ФПУ 200 мкм.
| Технические характеристики ФПУ - 092 | |
| Мощность импульсной засветки для формирования выходного импульса с вероятностью правильного обнаружения 0,5 на λ=1,54мкм | не более 10х10¯ 9 Вт |
| Примечание: -поток входной мощности при уменьшении длительности импульса до 10нс увеличивается в три раза; -поток входной мощности при работе на λ=1,06мкм увеличивается в 1,6 раза |
|
| Вероятность ложной тревоги в интервале наблюдения до 300мкс, | 1х10¯ 3 |
| Время выхода ФПУ на режим максимальной чувствительности с момента положительного перепада импульса ВАРП | 12-15 мкс |
| Увеличение мощности импульсной засветки при изменении напряжения ВАРП от лог.1 до лог.0 | 200-350 |
| Изменение временного положения переднего фронта выходного импульса ФПУ при изменении мощности импульсной засветки от 2х10¯ 8 до 1х10¯ 3 Вт | не более ±10 нс |
| Время готовности ФПУ с момента включения питающего напряжения | не более 100 мс |
| Напряжение питания Uпит | (5,7÷9)В |
| Напряжение включения питания ФПУ | (2÷5)В |
| Напряжение выключения питания ФПУ | не более +0,4 В |
| Ток потребления
- в рабочем режиме, - в выключенном состоянии |
не более 50 мА не более 0,005 мА |
| Напряжение на выходе ФПУ | не более 10 В |
| Ток на выходе ФПУ | не более 15мА |
| Габаритные размеры | 57х30х15 мм |
| Температура окружающей среды | - 40 ÷ + 60 °С |
| Температура хранения | - 55 ÷ + 85 °С |
| Указания по эксплуатации |
| № конт | Обозначение | Назначение |
| 1 | GND | Общий выхода ФПУ |
| 2 | ВЫХОД | Выход ФПУ. Открытый сток |
| 3 | Свободный | |
| 4 | ВАРП | Вход временной автоматической регулировки порога (ВАРП) - импульс амплитудой +(2÷5)В и длительностью до 300мкс. Начало импульса совпадает с моментом лазерного излучения |
| 5 | GND | Общий питания |
| 6 | +(6÷9)В | Вход напряжения питания ФПУ. Uпит от +5,7В до 9В |
| 7 | ВКЛ.ПИТ. | Вход включения питания: - при напряжении от +2В до +5,0В, питание включено; - при напряжении менее 0,4В, питание выключено. При отсутствии управления питанием вход свободный |
| 8 | РЕЖИМ | Вход включения режима измерения – импульс амплитудой +(2÷5)В. Начало импульса за 100±10мкс до начала импульса ВАРП. Спад импульса через 10±1мкс после окончания импульса ВАРП |
 |

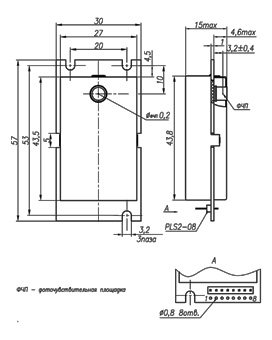

| Габаритный чертеж ФПУ-092 |
